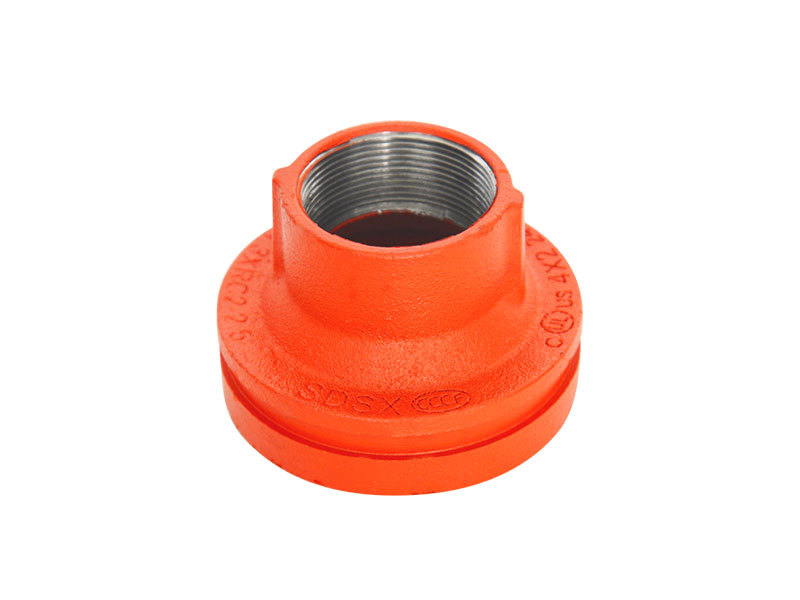

NỐI GIẢM REN RÃNH XGQT07S

Threaded Concentric Reducer Grooved – Chi Tiết & Cách Sử Dụng

1. Threaded Concentric Reducer Grooved là gì?

Threaded Concentric Reducer Grooved là một loại phụ kiện dùng để chuyển đổi kích thước đường kính giữa hai đoạn ống có kích thước khác nhau. Phụ kiện này có một đầu rãnh (grooved) để kết nối với hệ thống ống bằng khớp nối rãnh và một đầu ren (threaded) để kết nối với các phụ kiện có ren như van, đồng hồ đo áp suất, hoặc đầu nối ren.

Phụ kiện này thường được sử dụng trong:

• Hệ thống PCCC (Phòng cháy chữa cháy)
• Hệ thống HVAC (Làm lạnh, điều hòa không khí)
• Hệ thống cấp thoát nước
• Hệ thống dầu khí, hóa chất

2. Cấu tạo của Threaded Concentric Reducer Grooved

• Thân chính (Body): Thường làm từ gang dẻo (Ductile Iron ASTM A536) hoặc thép carbon.
• Lớp phủ: Sơn epoxy màu đỏ (dùng cho hệ thống PCCC) hoặc mạ kẽm nhúng nóng (chống ăn mòn).
• Đầu rãnh (Grooved End): Dùng để kết nối với hệ thống ống bằng khớp nối rãnh.
• Đầu ren (Threaded End): Dùng để kết nối với các phụ kiện có ren (NPT, BSPT, BSPP).
• Kiểu thu nhỏ đồng tâm (Concentric Reducer): Đảm bảo dòng chảy ổn định, giảm thiểu tổn thất áp suất trong hệ thống.

3. Nguyên lý hoạt động

• Một đầu rãnh (grooved) sẽ được kết nối với hệ thống ống bằng khớp nối rãnh (grooved coupling).
• Đầu ren (threaded) sẽ kết nối với các phụ kiện ren như van, cảm biến, hoặc đồng hồ đo áp suất.
• Kiểu thiết kế đồng tâm (concentric) giúp duy trì sự đồng nhất của dòng chảy, giảm thiểu nhiễu loạn và áp suất trong hệ thống.

4. Ứng dụng của Threaded Concentric Reducer Grooved

• Hệ thống PCCC: Kết nối đường ống chữa cháy với van ren, vòi phun sprinkler hoặc thiết bị đo áp suất.
• HVAC: Chuyển đổi đường kính ống trong hệ thống làm lạnh hoặc nước nóng.
• Hệ thống cấp thoát nước: Dùng trong hệ thống dẫn nước sạch, nước thải.
• Dầu khí, hóa chất: Sử dụng trong hệ thống đường ống chịu áp lực cao.

5. Ưu điểm của Threaded Concentric Reducer Grooved

• Lắp đặt nhanh chóng: Kết hợp cả hai kiểu kết nối rãnh và ren, giúp lắp đặt dễ dàng mà không cần hàn.
• Độ linh hoạt cao: Cho phép kết nối với nhiều loại thiết bị khác nhau.
• Bảo trì dễ dàng: Có thể tháo lắp nhanh mà không ảnh hưởng đến toàn bộ hệ thống.
• Giảm thiểu tổn thất áp suất: Thiết kế đồng tâm giúp giảm thiểu hiện tượng nhiễu loạn dòng chảy.
• Độ bền cao: Chống ăn mòn, chịu được áp lực cao, thích hợp cho nhiều môi trường công nghiệp.

6. Hướng dẫn lắp đặt Threaded Concentric Reducer Grooved

1. Chuẩn bị ống và phụ kiện: Đảm bảo ống có rãnh phù hợp với kích thước đầu grooved.
2. Kết nối đầu rãnh: Dùng khớp nối rãnh (grooved coupling) để kết nối đầu grooved với đường ống.
3. Kết nối đầu ren: Dùng dụng cụ vặn ren để siết chặt đầu ren vào phụ kiện khác (van, đồng hồ đo áp suất, hoặc bộ chuyển đổi ren).
4. Kiểm tra kết nối: Đảm bảo không có rò rỉ trước khi đưa vào vận hành.

7. Những lưu ý khi sử dụng

• Chọn đúng kích thước: Đảm bảo kích thước đầu grooved và đầu ren phù hợp với hệ thống.
• Không siết quá chặt: Tránh làm hỏng ren hoặc vòng đệm trong khớp nối rãnh.
• Kiểm tra rò rỉ: Định kỳ kiểm tra các mối nối để đảm bảo an toàn và hiệu suất.
• Sử dụng phụ kiện chính hãng: Để đảm bảo độ bền và khả năng chịu áp lực tốt nhất.

Kết luận

Threaded Concentric Reducer Grooved là giải pháp linh hoạt giúp kết nối nhanh chóng giữa hệ thống đường ống rãnh và các phụ kiện ren mà không cần hàn. Nó đặc biệt phù hợp với các hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp dầu khí. Nếu bạn cần thêm thông tin về kích thước tiêu chuẩn hoặc cách chọn sản phẩm phù hợp, hãy để tôi biết!
