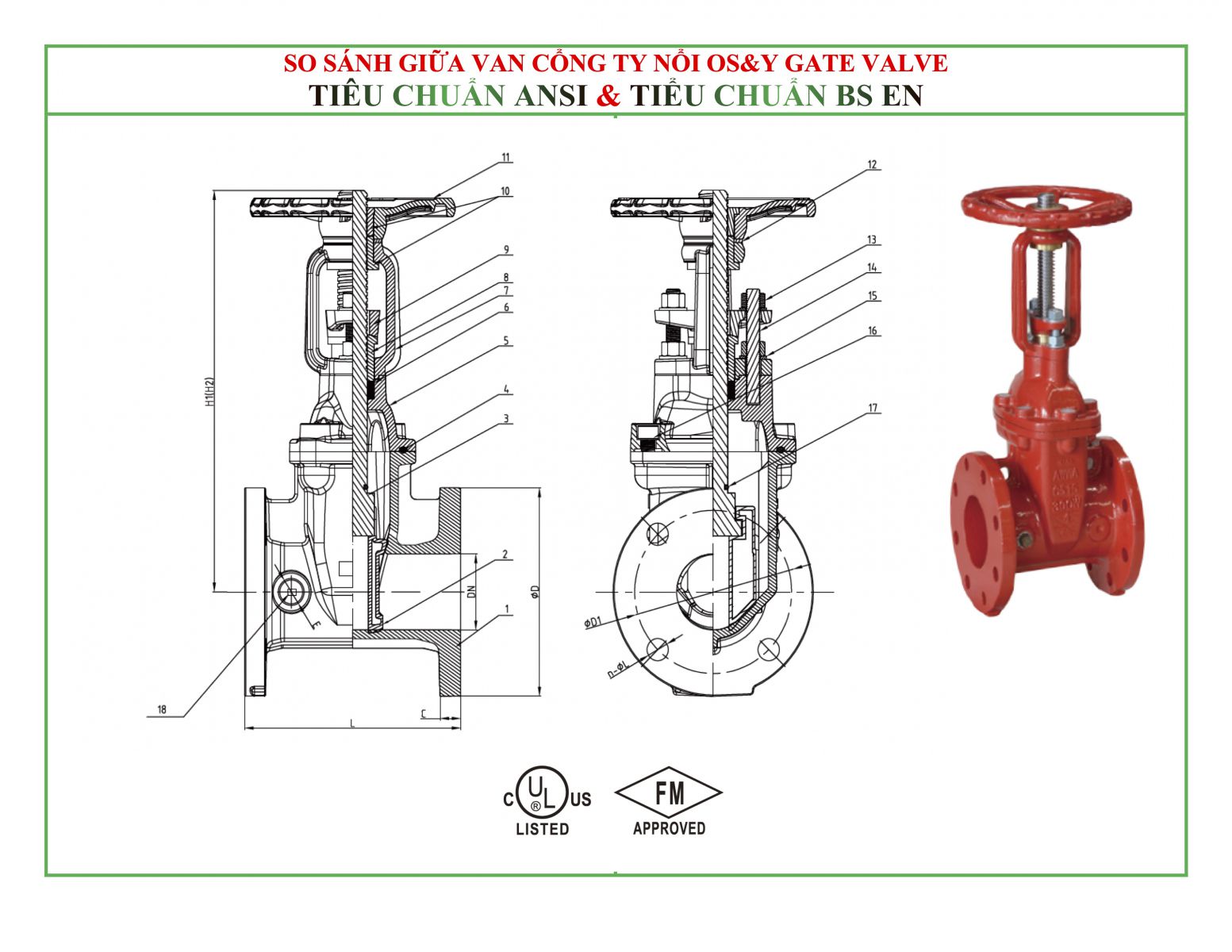

Kinh nghiệm chọn van PCCC chuẩn ANSI hoặc BS EN

Van cổng chuẩn ANSI

1. Thân van theo tiêu chuẩn ANSI được thiết kế dựa trên tiêu chuẩn ASTM A536, 65 - 45 -12.
2. So trọng lượng bản thân thì van cổng thiết kế theo chuẩn ANSI sẽ nặng hơn van cổng thiết kế theo chuẩn BS EN. Thông thường có thể nặng hơn từ 15% đến 37%. Do thân van lớn hơn, ty van cũng lớn hơn so với tiêu chuẩn BS EN
3. Độ cứng vững của van ANSI cao hơn so với van chuẩn BS EN

Chú thích về tiêu chuẩn : ASTM A536 65-45-12

• A536 là mác vật liệu của gang dẽo
• 65: đây là chỉ thị cho giới hạn độ bền kéo, đạt 65000 PSI
• 45: đây là chỉ thị cho giới hạn chảy, đạt 45000PSI
• 12: là độ giản dài tương đối 12%,
• Ví dụ về độ giản dài như sau: Van cổng OS&Y chuẩn ANSI kích thước DN50 có chiều dài giữa 2 bích là 178mm, thì độ giản dài tối đa là 178*12% = 21,36mm. Xác định độ giãn dài này rất quan trong, vì khi lắp van vào đường ống có sẵn 2 đầu bích đã cố định, nếu chiều dài của 2 đầu bích trên ống lớn hơn chiều dài của van thì khi siết bulông có thể làm van giãn dài và nếu vượt quá 21,36mm thì van sẽ bị nứt.

Van Cổng chuẩn BS EN

1. Thân van theo tiêu chuẩn BS EN được thiết kế dựa trên tiêu chuẩn EN- GJS - 450 -10
2. So trọng lượng bản thân thì van cổng thiết kế theo chuẩn BSEN sẽ nhẹ hơn van cổng thiết kế theo chuẩn ANSI. Do đó xét về giá thành sản phẩm thì van cổng theo chuẩn BS EN có giá thành thấp hơn so với van cổng theo chuẩn ANSI.
3. Độ cứng vững thấp hơn so với van theo chuẩn ANSI

Chú thích về tiêu chuẩn EN – GJS ­– 450 –10

• Vật liệu là gang dẽo
• 450 là chỉ thị giới hạn độ bền kéo , đạt 450 N/mm²
• 10: là độ giản dài tương đối 10%
