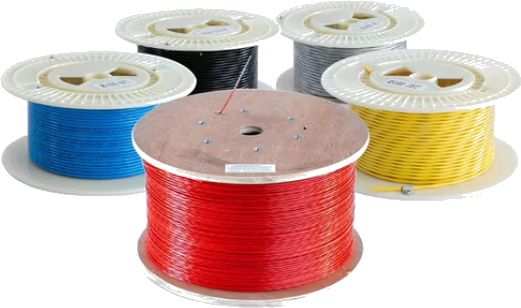

Cáp dò nhiệt tuyến tính đạt chuẩn UL FM của hãng ANBESEC /PTS

Tải catalogue sản phẩm  ANBESEC

Tải catalogue sản phẩm thương hiệu PTS

Tải hướng dẫn cài đặt cáp dò nhiệt ANBESEC

Tải hướng dẫn cài đặt cáp dò nhiệt PTS

Dựa trên tài liệu catalogue của Beijing Anbesec Technology Co., Ltd, dưới đây là phần giải thích chi tiết về cấu tạo và ứng dụng của cáp dò nhiệt tuyến tính (Linear Heat Detection Cable) mang nhãn hiệu PTS/ANBESEC:

 1. Cấu tạo của cáp dò nhiệt tuyến tính ANBESEC (dòng NMS1001)

Cáp dò nhiệt tuyến tính của Anbesec là loại cáp điện tử kỹ thuật số, phát hiện nhiệt độ tăng bất thường trên chiều dài cáp. Thành phần chính gồm:

 Cấu trúc điển hình:

• Lõi dẫn (Sensor Wires): Hai lõi dây dẫn bằng kim loại được bọc cách điện. Đây là thành phần trực tiếp phát hiện nhiệt độ bất thường.
• Vật liệu cách điện: Được làm từ polymer nhạy nhiệt, chảy hoặc thay đổi tính chất điện môi khi đạt đến nhiệt độ ngưỡng (ví dụ: 68°C, 105°C, 138°C...).
• Vỏ ngoài (Outer Jacket): Bằng vật liệu chống cháy và chịu va đập (ví dụ PVC hoặc LSZH), có các phiên bản chống hóa chất (NMS1001-CR/OD).
• Lõi thép gia cường (ở một số mẫu): Giúp tăng độ bền kéo và chống mài mòn trong môi trường công nghiệp.

 Các dòng phổ biến:

• NMS1001: Cáp kỹ thuật số, báo cháy tại vị trí cố định.
• MS1001: Phiên bản nâng cấp với khả năng phát hiện hai mức nhiệt độ (dual-temperature).
• NMS2001: Cáp loại analog, phát hiện nhiệt độ theo dải thay vì điểm cố định.

 2. Ứng dụng của cáp dò nhiệt tuyến tính PTS/ANBESEC

Cáp được thiết kế để phát hiện nhiệt độ bất thường và cảnh báo cháy ở những khu vực không thể sử dụng đầu báo cháy thông thường, đặc biệt là môi trường có nhiều bụi, rung động, độ ẩm cao hoặc khu vực dài, kín.

 Ứng dụng điển hình:



• Hầm cáp điện, máng cáp.
• Nhà kho chứa hàng dễ cháy.
• Trạm biến áp, tủ điện, máy biến thế.
• Đường hầm giao thông, đường sắt.
• Khoang tàu, thang máy, hệ thống băng tải.
• Hệ thống chữa cháy sprinkler tự động – sử dụng cáp dò nhiệt để kích hoạt.

3. Phụ kiện và thiết bị đi kèm

Để hệ thống hoạt động hiệu quả, Anbesec cung cấp đầy đủ thiết bị hỗ trợ:

• NMS1001-I: Bộ điều khiển trung tâm (Control Unit).
• NMS1001-P: Hộp đầu cuối EOL (End of Line Box).
• NMS1001-L: Bộ điều khiển tích hợp chức năng xác định vị trí cháy.
• Phụ kiện: Đầu nối trung gian, cố định cáp (cable tie, magnetic fixture).

 4. Các mức nhiệt độ phát hiện chuẩn (tham khảo)

Loại cáp	Nhiệt độ kích hoạt	Ứng dụng phổ biến
NMS1001-68	68°C	Phòng điện, kho hàng
NMS1001-105	105°C	Hệ thống kỹ thuật, trạm điện
NMS1001-138	138°C	Nhà máy, khu công nghiệp



✅ Ưu điểm nổi bật:

• Phát hiện cháy nhanh chóng, chính xác theo chiều dài.
• Không bị ảnh hưởng bởi bụi, độ ẩm, rung động.
• Dễ dàng lắp đặt dọc theo máng cáp hoặc hệ thống đường ống.
• Tương thích tốt với các hệ thống báo cháy hiện có



---



1. Vì sao cần dùng loại cáp dò nhiệt Dual Temperature (MS1001 Series)?

 Lý do chính:

• Phân biệt mức nguy cơ cháy: Một số môi trường công nghiệp có thể có nhiệt độ cao trong điều kiện bình thường (ví dụ 60–70°C), nên cần:
  • Cảnh báo sớm khi nhiệt tăng bất thường (mức 1).
  • Kích hoạt hệ thống chữa cháy khi nhiệt độ vượt ngưỡng nguy hiểm (mức 2).
• Giảm cảnh báo giả (false alarm): Loại Dual cho phép cài đặt mức 1 là cảnh báo trước – không gây kích hoạt hệ thống chữa cháy quá sớm, đặc biệt ở môi trường nhiều thiết bị tỏa nhiệt.
• Tiết kiệm chi phí bảo trì: Không phải thay cả hệ thống khi chỉ một phần bị quá nhiệt nhẹ – mà có thể phân tích theo từng mức.

 2. Cấu tạo và hoạt động của cáp Dual MS1001

 Cấu tạo tương tự cáp đơn, nhưng được lập trình/thiết kế để phát hiện và phân biệt hai mức nhiệt độ khác nhau:

• Ví dụ:
  • Mức 1 (Warning): 85°C – báo động sớm.
  • Mức 2 (Alarm): 105°C – kích hoạt chữa cháy.

Cáp này phải được kết nối với bộ điều khiển tương thích, ví dụ NMS1001-I hoặc NMS1001-L có khả năng nhận tín hiệu phân cấp.

 3. Cách hoạt động và kích hoạt cảnh báo

 Quy trình điển hình:

1. Cáp được đi dọc máng cáp, tủ điện, ống kỹ thuật...
2. Khi xảy ra tăng nhiệt:
   • Nếu vượt ngưỡng mức 1 → Bộ điều khiển phát cảnh báo (early warning) → trung tâm báo cháy nhận tín hiệu.
   • Nếu vượt ngưỡng mức 2 → Bộ điều khiển gửi tín hiệu kích hoạt báo cháy chính thức hoặc kích hoạt hệ thống chữa cháy tự động (sprinkler, khí FM200...).
3. Xác định vị trí cháy: Nếu dùng thêm module định vị (locator), có thể biết chính xác mét số nơi cháy xảy ra → hỗ trợ dập tắt nhanh và chính xác.

 Ứng dụng lý tưởng cho cáp MS1001 Dual

Môi trường sử dụng	Lý do cần Dual
Tủ điện công suất lớn	Có thể nóng nhẹ khi tải cao
Kho chứa vật liệu dễ cháy	Cần cảnh báo sớm trước khi kích hoạt chữa cháy
Đường hầm xe lửa / metro	Phân cấp báo cháy – hạn chế dừng tàu vô lý
Nhà máy nhiệt luyện	Nhiệt độ nền cao, dễ gây báo giả nếu chỉ dùng 1 mức nhiệt

 Tóm lại:

Cáp dò nhiệt tuyến tính Dual (MS1001) giúp chia quá trình báo cháy thành 2 cấp độ:

• Cảnh báo sớm để xử lý thủ công (nếu có thể).
• Cảnh báo chính để kích hoạt hệ thống chữa cháy tự động.

Nhờ đó, vừa tránh được cảnh báo giả, vừa đảm bảo an toàn tối đa, tiết kiệm tài sản và thời gian dừng sản xuất.

---
